Spínač IR dveřní typ A - Ovládače a vypínače

IR senzor reagujúci na otvorenie dverí s funkciou postupného zapínania a vypínania.

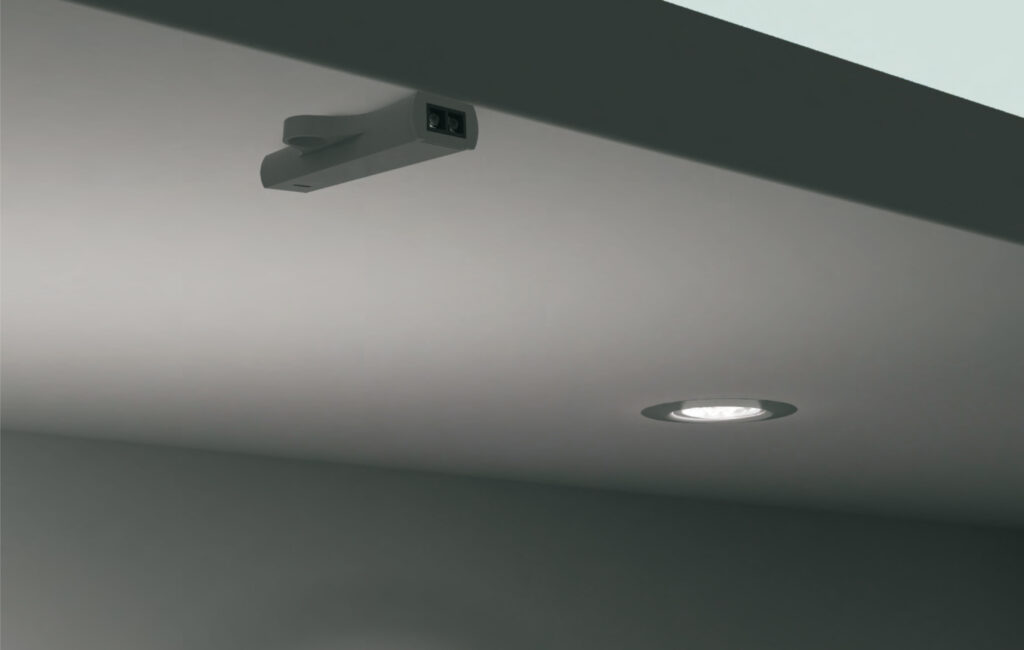

Nový IR spínač sa používa na bezkontaktné spínanie zostáv LED. Skladá sa zo snímača a riadiacej jednotky. Funguje na princípe odrazu lúča infračerveného žiarenia. Reaguje na otvorenie skriniek, zásuviek a dverí. Pri zatvorených dverách je vypnutý, pri otvorených sa rozsvieti.

Je určený na napájanie z malého bezpečného napätia (SELV) 12-24 V DC zdroja s dostatočným výkonom.
Po zapnutí vypínača sa LED svietidlo postupne zapína/vypína.
V zornom poli nesmú byť umiestnené žiadne pohyblivé predmety, ktoré by mohli spôsobiť falošné zapnutie zariadenia.

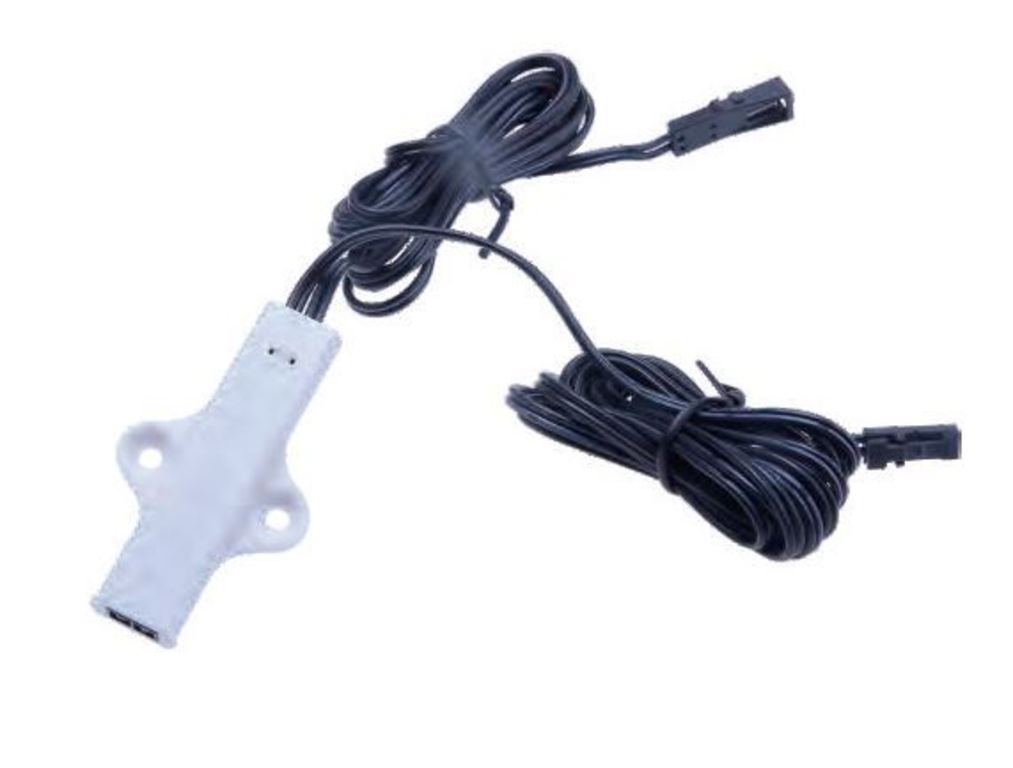

Systém zapojenia - konektory JST-M (samica - k LED, samec - k napájaciemu zdroju).
Miniatúrny a nenápadný dizajn.
Pri zapojení a inštalácii postupujte podľa pokynov a aplikačných poznámok.
Neopatrné zaobchádzanie alebo nesprávne zapojenie môže viesť k zničeniu zariadenia.

Technické parametre:

Napájanie12-24 V DC, max. 60 W
Výstupný prúd max. 5 A pri 12 V, max. 2,5 A pri 24 V
Typ detekcieOdraz IR lúča od prekážky
Dosah snímača50-80 mm
Rozmery58x33x8 mm
Dĺžka kábla1,5 m (otvor pre kábel ř8 mm)
Pripojovacie káble so systémovými konektormi JST-M
Prevádzková teplota-25 °C až +35 °C

Pre bezproblémovú prevádzku viacerých káblových dverových spínačov odporúčame používať krátke prívody bez použitia predlžovacích káblov a zásuviek a naše profesionálne napájacie zdroje WIRELI s konektormi JST-M. Pri použití predlžovacích káblov a zásuviek môže dôjsť k vzájomnému rušeniu medzi spínačmi a stroboskopickému efektu LED pásu. O správnom zapojení sa poraďte s naším výrobcom.
